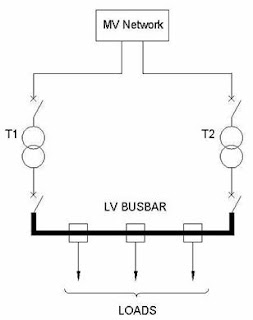

Saya ingin hadir di sini manfaat dari pemanfaatan dan pengoperasian MV / LV paralel transformer dalam distribusi listrik. Setelah pengalaman tersebut, saya akan tertarik untuk mendapatkan masukan dari insinyur lainnya.
Untuk semua pengalaman saya, saya belum pernah bertemu kerja instalasi listrik, di mana operasi paralel transformator digunakan. Sekali, kami menggunakan solusi ini dalam desain toko pengelasan, terutama untuk mengurangi penurunan tegangan jaringan dan mempertahankan tingkat yang stabil hubungan arus pendek arus. Tapi proyek ini dihentikan oleh Majikan, dan ide itu hilang. Di bawah ini adalah daftar manfaat solusi tersebut, seperti yang terlihat. Kiranya akan lebih bagus jika tertarik insinyur berkomentar dan berbagi pengalaman tentang masalah ini.
Secara umum, aplikasi paralel transformator memungkinkan mencapai manfaat sebagai berikut:
1) Mengurangi total kapasitas transformator listrik (terpisah dibandingkan dengan pekerjaan mereka). Penurunan dari total kapasitas terpasang tercapai:
* Dengan menurunkan beban permintaan keseluruhan keragaman beban terhubung ke berbagai transformer
* Dengan menggunakan beban yang lebih tinggi tingkat paralel transformer
* Kurang diperlukan cadangan jika terjadi kegagalan transformator listrik
2) Pengurangan kerugian listrik di transformer listrik karena pemutusan yang mungkin diturunkan transformer
3) Meningkatkan kualitas daya karena tingkat stabil arus pendek melalui jaringan
4) Meningkatkan keandalan operasi dari peralatan pelindung dalam kasus fase-ke-bumi sirkuit pendek dalam jaringan.
5) Kemungkinan menempatkan transformer listrik beroperasi fase-demi-tahap
Parallel transformer diperbolehkan, asalkan tidak ada gulungan akan dimuat oleh arus melebihi arus yang diijinkan untuk itu berkelok-kelok.
Tentu saja, ada keterbatasan untuk menggunakan transformer listrik yang terhubung secara paralel. Sebagai contoh, Federasi Rusia "Aturan untuk pemeliharaan teknis listrik konsumen" memungkinkan operasi paralel transformator di bawah kondisi berikut:
* Sambungan dari transformer gulungan memiliki kelompok vektor yang sama
* Rasio transformator kapasitas kurang dari 1,3
* Tingkat transformasi berbeda dengan tidak lebih dari + / -0.5%
* Pendek tegangan tidak berubah lebih dari + / -10%
* Transformer memiliki fase sama polaritas
Untuk semua pengalaman saya, saya belum pernah bertemu kerja instalasi listrik, di mana operasi paralel transformator digunakan. Sekali, kami menggunakan solusi ini dalam desain toko pengelasan, terutama untuk mengurangi penurunan tegangan jaringan dan mempertahankan tingkat yang stabil hubungan arus pendek arus. Tapi proyek ini dihentikan oleh Majikan, dan ide itu hilang. Di bawah ini adalah daftar manfaat solusi tersebut, seperti yang terlihat. Kiranya akan lebih bagus jika tertarik insinyur berkomentar dan berbagi pengalaman tentang masalah ini.
Secara umum, aplikasi paralel transformator memungkinkan mencapai manfaat sebagai berikut:
1) Mengurangi total kapasitas transformator listrik (terpisah dibandingkan dengan pekerjaan mereka). Penurunan dari total kapasitas terpasang tercapai:
* Dengan menurunkan beban permintaan keseluruhan keragaman beban terhubung ke berbagai transformer
* Dengan menggunakan beban yang lebih tinggi tingkat paralel transformer
* Kurang diperlukan cadangan jika terjadi kegagalan transformator listrik
2) Pengurangan kerugian listrik di transformer listrik karena pemutusan yang mungkin diturunkan transformer
3) Meningkatkan kualitas daya karena tingkat stabil arus pendek melalui jaringan
4) Meningkatkan keandalan operasi dari peralatan pelindung dalam kasus fase-ke-bumi sirkuit pendek dalam jaringan.
5) Kemungkinan menempatkan transformer listrik beroperasi fase-demi-tahap
Parallel transformer diperbolehkan, asalkan tidak ada gulungan akan dimuat oleh arus melebihi arus yang diijinkan untuk itu berkelok-kelok.
Tentu saja, ada keterbatasan untuk menggunakan transformer listrik yang terhubung secara paralel. Sebagai contoh, Federasi Rusia "Aturan untuk pemeliharaan teknis listrik konsumen" memungkinkan operasi paralel transformator di bawah kondisi berikut:
* Sambungan dari transformer gulungan memiliki kelompok vektor yang sama
* Rasio transformator kapasitas kurang dari 1,3
* Tingkat transformasi berbeda dengan tidak lebih dari + / -0.5%
* Pendek tegangan tidak berubah lebih dari + / -10%
* Transformer memiliki fase sama polaritas
