Water Level Sensor Circuit

Posted by gustaf parlindungan lumban tobing On 12/22/2009 07:18:00 PM No comments

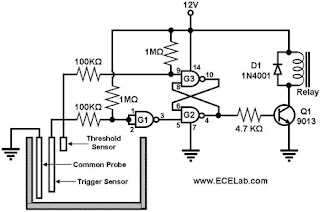

Gambar 1. Skema Diagram untuk Water Level Sensor Circuit


Gambar 1 menunjukkan sebuah rangkaian untuk merasakan tingkat air di dalam tangki dan menyalakan atau mematikan pompa air yang sesuai. Komponen utama dari rangkaian tersebut adalah CD-4011 Quad NAND gerbang, tiga gerbang yang digunakan seperti yang ditunjukkan pada Gambar 1 (gerbang G1, G2, dan G3). G1 dikonfigurasi sebagai inverter (kedua input korsleting), sedangkan G2 dan G3 membentuk sebuah RS flip-flop. Tingkat sensor hanya tembaga atau kawat baja stainless.
Ketika tidak ada air di dalam tangki, sensor picu mengambang dan masukan untuk G1 ditarik 'tinggi' oleh mereka pull-up resistor, menyebabkan output G1 akan 'rendah'. Hal ini, pada gilirannya, menyebabkan output G2 akan tinggi, menyalakan Q1 yang memberi energi pada relay yang kekuasaan atas pompa air. Pada titik ini, kedua G3 masukan-masukan yang tinggi, sehingga output yang rendah.
Air di dalam tangki meningkat hingga mencapai memicu sensor, yang 'alasan' G1 input, menyebabkan output G1 pergi 'tinggi'. Hal ini tidak mempengaruhi output G2, meskipun, karena G2 masukan lain (yang datang dari G3) masih 'rendah'. Dengan demikian, pada titik ini, pompa air terus mengisi tangki dengan air.
Ketika tingkat air mencapai ambang batas sensor, G3's pin 9 input ditarik 'rendah', menyebabkan output dari G3 untuk pergi 'tinggi'. Ini berarti bahwa kedua G2's input sekarang 'tinggi', menyebabkan output G2 pergi 'rendah'. Q1 mematikan ini, de-energi relay dan mematikan pompa air.Ketika tingkat air berjalan di bawah memicu sensor, input G1 ditarik 'tinggi' lagi, menyebabkan output G1 pergi 'rendah'. Ini menyalakan pompa air dan siklus dimulai lagi.
